Потолок из сэндвич-панелей: как выбрать подвесы и подготовить монтаж
Что проверить до заказа потолочных подвесов: опоры, пролёты, температурный режим и состав системы. Объясняем работу Т-профиля и порядок подготовки монтажа.

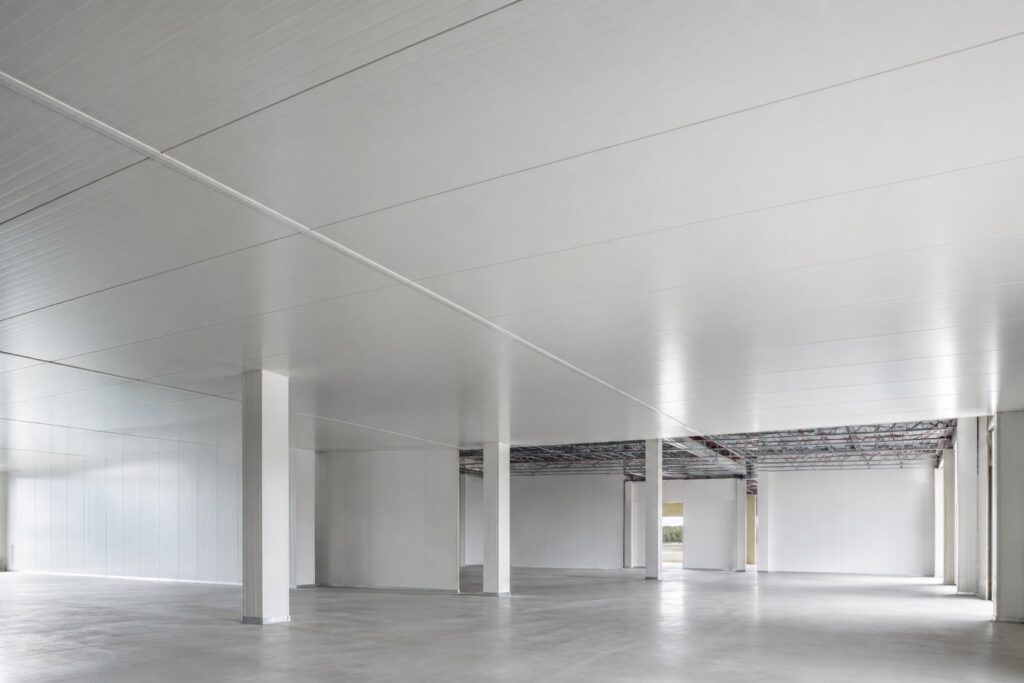

У потолка из сэндвич-панелей есть две видимые поверхности и гораздо больше скрытых условий, от которых зависит результат. Со стороны помещения заказчик оценивает ровность, стыки и аккуратность обрамления. Над потолком работают опоры, подвесы и соединения с несущей конструкцией. Если их подобрать после заказа панелей, приходится менять раскладку, добавлять детали и решать монтажные вопросы уже на высоте.
Подвесную систему разумно выбирать одновременно с панелями и схемой помещения. Особенно это касается холодильных камер, овощехранилищ и производств с регулируемой температурой. Здесь нужно согласовать нагрузку, геометрию опирания и теплотехнические требования. Разберём, как крепить потолочные сэндвич-панели, какую роль выполняет Т-профиль и что передать поставщику для комплектации системы.
Сначала определяют, на что опирается потолок
Потолочная панель не обязательно крепится непосредственно к перекрытию над ней. В зависимости от проекта её опорами могут служить предусмотренные конструкции по периметру, промежуточные профили и элементы подвесной системы. Далее усилия передаются через подвесы в рассчитанные несущие элементы здания. В этой цепочке нужно проверить каждое соединение, а не только выбрать достаточно массивный профиль.
Схема зависит от размеров помещения, раскладки панелей, допустимых пролётов и положения доступных опор. Площадь потолка сама по себе не даёт ответа о количестве подвесов. Два помещения одинаковой площади могут различаться пропорциями, расположением колонн и проёмов. В одном случае удаётся использовать повторяющиеся узлы, в другом потребуется отдельное решение в каждой зоне.
Не стоит смешивать потолочную систему холодильной камеры с обычным декоративным подвесным потолком. У них разные изделия и условия работы. Профиль, похожий по форме на элемент офисного потолка, не становится его допустимым аналогом для сэндвич-панелей. Назначение и характеристики подтверждают по документации конкретной системы.
Как работает Т-подвес для сэндвич-панелей

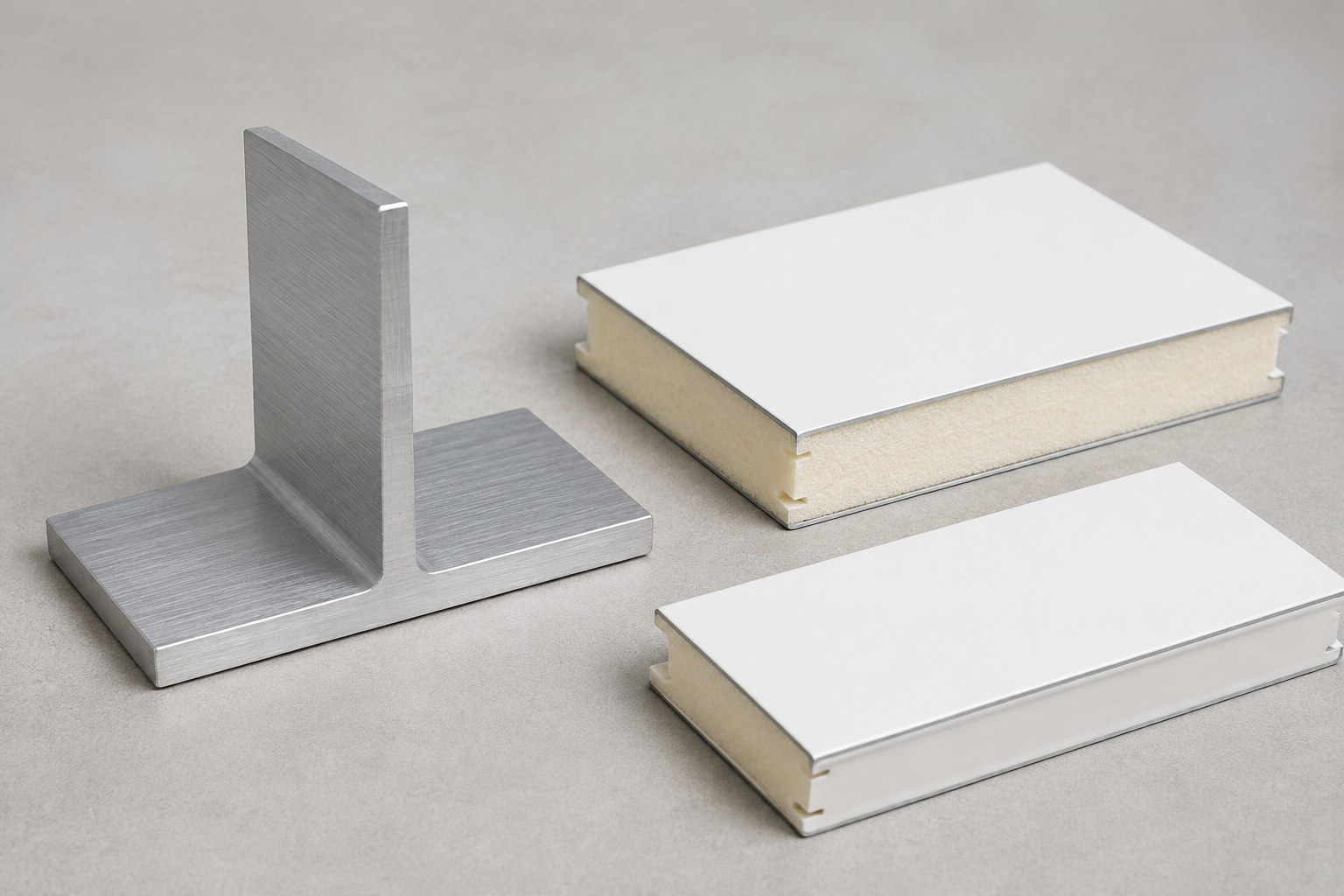

Название системы связано с формой опорного профиля. У Т-образного элемента есть горизонтальные полки и вертикальная часть. Полки формируют опору для панелей в предусмотренном узле, а соединение профиля с подвесной частью обеспечивает дальнейшую передачу усилий. Геометрия профиля, длина участков и положение подвесов должны соответствовать принятой схеме.
Полезно различать сам профиль и систему крепления в сборе. В спецификацию могут входить соединительные элементы, подвесные детали, термоизолирующие вставки и сопряжения по периметру. Название одного основного изделия не раскрывает весь состав поставки. Именно поэтому заказ «нужно столько-то метров Т-профиля» ещё не означает, что объект обеспечен готовым потолочным решением.
Система Т-подвес ТВС разработана для монтажа потолочных сэндвич-панелей в помещениях с регулируемой температурой. В описании системы предусмотрена термовставка и заводская подготовка элементов. При подборе под объект уточняют исполнение, схему сборки и границы комплектации: какие работы исключает готовый узел, а какие остаются частью монтажа.
Как выбрать подвесы для сэндвич-панелей
Подбор начинается с расчётной схемы и исходных данных по панелям. Нужно знать их назначение, толщину, длину, массу и допустимые условия применения. Далее рассматривают расстояния между опорами, соединения профиля и крепление к несущей конструкции. На этой стадии важно проверить, что панели действительно предназначены для выбранного потолочного решения.
Отдельно уточняют пространство над потолком. Высота подвеса влияет на геометрию системы и организацию монтажа. Над панелями могут проходить воздуховоды, кабельные трассы и трубопроводы. Их положение согласуют заранее, чтобы элементы разных систем не мешали друг другу и не создавали непредусмотренных опор или контактов.
| Параметр | Почему важен | Где взять сведения |
|---|---|---|
| Марка и размеры панелей | Определяют свойства ограждения и раскладку | Спецификация и документы изготовителя |
| Опоры и пролёты | Задают схему передачи усилий | План помещения и проект конструкций |
| Отметка потолка | Влияет на подвесную часть и доступ | Разрез помещения, координационные отметки |
| Температуры с обеих сторон | Нужны для оценки теплопередачи и проходов | Технологическое задание |
| Проёмы и инженерные системы | Могут потребовать самостоятельных опор и специальных узлов | Совмещённый план оборудования и коммуникаций |
Если части данных пока нет, поставщик может помочь сформировать перечень уточнений. Но предварительную оценку нельзя выдавать за окончательную спецификацию. При изменении длины панелей или положения опор могут измениться расход профиля, количество соединений и состав подвесных элементов.
Почему шаг подвесов нельзя взять с соседнего объекта
Внешне похожие потолки нередко имеют разные условия работы. Отличаются панели, пролёты, масса отдельных участков и расположение проёмов. Даже одинаковое обозначение профиля не подтверждает одинаковую нагрузку на каждый подвес. Шаг определяют по конкретной системе и расчётной схеме, включая допустимые деформации.
Уменьшение количества подвесов ради экономии способно увеличить усилия в оставшихся точках и изменить прогиб профиля. Обратная ситуация тоже требует внимания: дополнительные подвесы нельзя самовольно закреплять к элементам здания, которые не рассчитаны на эту функцию. Наличие доступной балки, прогона или инженерной конструкции ещё не означает, что к ней разрешено присоединить потолок.
В предложении на поставку стоит различать объём материалов и подтверждение схемы. Смета может точно считать количество деталей по переданной раскладке, но сама по себе не подтверждать пригодность этой раскладки. Участники работ должны заранее понимать, кто проверяет панели, несущие конструкции и соединения между ними.
Теплоизоляция узла и герметичность потолка
В холодильной камере температура под потолком и в пространстве над ним может существенно различаться. Металлические элементы, связывающие эти зоны, влияют на местную теплопередачу. Термоизолирующая вставка в системе применяется для уменьшения такого влияния в предусмотренном конструкцией месте. Она должна стоять именно там и в том исполнении, которые заданы схемой.
Герметичность решается отдельно. Зазоры, стыки панелей и проходы нужно выполнить по документации на ограждение и систему. Даже аккуратный профиль не перекрывает автоматически все пути движения воздуха. При негерметичном сопряжении влажный воздух способен попадать в более холодную зону, поэтому проблему нельзя оценивать только по наличию видимых капель со стороны помещения.
Для моющихся помещений дополнительно рассматривают доступность поверхностей для очистки и совместимость материалов. Закрытый внешний узел может быть удобен в эксплуатации, но не означает произвольного применения любого герметика или моющего состава. Условия санитарной обработки передают поставщику вместе с температурным заданием.
Что входит в заявку на потолочную систему
Чем раньше поставщик получает полную геометрию, тем меньше вероятность повторного заказа мелких позиций. Особенно это заметно на объектах с несколькими помещениями и разной высотой потолков. Для первоначального подбора удобно подготовить следующий комплект сведений.
- План помещений с размерами, колоннами, стенами, проёмами и предполагаемой раскладкой панелей.
- Разрезы с отметками потолка и несущих конструкций, к которым предполагается крепить подвесы.
- Спецификацию панелей и требования их изготовителя к опиранию и эксплуатации.
- Температурный режим, влажность, условия очистки и назначение каждой зоны.
- План оборудования и коммуникаций с указанием самостоятельных опор и необходимых проходов.
- Очередность монтажа, условия разгрузки, складирования и доступ в рабочую зону.
Если объект уже построен, проектные размеры желательно сопоставить с фактическими. Неучтённое смещение опоры или иной уровень существующей конструкции могут изменить длину подвесной части. Фотографии помогают понять доступ и состояние площадки, но не заменяют обмеров и проектных отметок.
Подготовка монтажа потолка из сэндвич-панелей
Работы на высоте и установка крупноформатных панелей требуют подготовленной монтажной организации. В статье не приводятся способы подъёма или универсальные параметры крепления: их выбирают в документации на производство работ и инструкции системы. Для заказчика полезнее заранее понимать порядок согласований и контрольные точки.
- Проверить исходные данные и согласовать раскладку, опоры и сопряжения потолка с другими конструкциями.
- Утвердить спецификацию системы, исполнения элементов и распределение ответственности за проверку узлов.
- Подготовить площадку, безопасный доступ и предусмотренные средства монтажа, проверить условия хранения панелей.
- Сверить поставку с документами и фактической геометрией до начала сборки.
- Собрать систему и установить панели в порядке, предусмотренном проектом и инструкциями изготовителей.
- Проверить соединения, положение панелей, примыкания и герметизацию до передачи помещения в эксплуатацию.
Если монтажная организация обнаруживает расхождение с проектом, его фиксируют и согласуют решение. Не следует компенсировать неподходящую геометрию случайными прокладками, дополнительной сваркой или неуказанными в системе деталями. Такие изменения могут затронуть сразу прочность, защиту материалов и работу термоизолирующего элемента.
Ошибки монтажа потолочных сэндвич-панелей
Заказ профиля без сопрягаемых деталей
Основной профиль заметен на чертеже, а соединители и подвесные элементы легко недосчитать. На объекте это приводит к остановке работ или попытке подобрать замену из доступных метизов. Состав системы нужно сверять по узлам, включая крайние участки и переходы между зонами.
Подвешивание коммуникаций к готовому потолку
После завершения потолка иногда возникает желание использовать его как удобную опору для новой трассы. Дополнительное оборудование меняет исходные нагрузки. Возможность такого крепления необходимо проверить отдельно; предусмотренная опора потолочной панели не становится автоматически подвесом воздуховода.
Смешение одинаковых по виду исполнений
Разные длины, формы сопряжений и составы узлов могут быть неочевидны при беглом осмотре. Поэтому детали раскладывают и проверяют по обозначениям спецификации. Временная маркировка монтажных зон полезна, если она не повреждает покрытия и не мешает последующей очистке.
Проверка только внешней ровности
Ровная плоскость не подтверждает правильность всех скрытых соединений. Контроль предусматривают по ходу работ, пока узлы доступны. Итоговый осмотр должен учитывать комплектность, соответствие схеме и состояние примыканий, а не ограничиваться фотографией потолка снизу.
Как оценивать стоимость потолочного решения
Цена метра профиля — лишь одна часть расходов. В итоговую комплектацию входят элементы подвесной системы и сопряжений, а монтаж зависит от высоты, доступа, раскладки и готовности несущих конструкций. Сравнивать предложения стоит на одной схеме и с одинаковыми границами поставки.
Заводская подготовка элементов может уменьшить объём дополнительных операций на площадке, но не отменяет обмеров, разметки и контроля сборки. В коммерческом предложении полезно уточнить, какие узлы поставляются готовыми, какие собираются на месте и что требуется от монтажной организации. Тогда экономия оценивается по реальному объёму работ.
Для нескольких камер рационально сначала согласовать повторяющиеся решения и отдельно разобрать нестандартные участки. Это помогает избежать неоправданного разнообразия комплектующих. Однако унификация допустима только там, где совпадают условия применения: одинаковый внешний вид помещений ещё не доказывает одинаковую нагрузку и температурный режим.
Вопросы о потолочных подвесах
Можно ли рассчитать количество подвесов только по площади потолка?
Для окончательного подбора этого недостаточно. Нужны раскладка, свойства панелей, пролёты, опоры и схема передачи нагрузки. Площадь подходит для первичного описания объекта, но не определяет число и положение крепёжных точек.
Подходит ли один Т-профиль для любых сэндвич-панелей?
Совместимость проверяют по документации системы и конкретной панели. Учитывают опорные участки, размеры, условия эксплуатации и принятую схему. Общее название профиля не заменяет подтверждения для выбранного изделия.
Можно ли ходить по потолку после монтажа?
Только если это прямо предусмотрено проектом и документацией на установленную конструкцию. Для обслуживания могут понадобиться отдельные проходы или площадки. Проверять возможность ходьбы опытным путём недопустимо.
Нужны ли отдельные подвесы для оборудования?
Зависит от проекта. Нагрузку от оборудования нельзя добавлять к потолочной системе без проверки. Воздуховоды, светильники и другие устройства следует согласовать на стадии общей компоновки, предусмотрев допустимые опоры.
Хорошо подготовленная потолочная система понятна и по чертежу, и по спецификации: видно, где опираются панели, куда передаются усилия и какие элементы образуют каждый узел. Именно такую определённость стоит получить до заказа. Она сокращает количество вопросов на площадке и позволяет обсуждать стоимость на сопоставимых условиях.
Сведения о назначении и составе решений: Т-подвес ТВС. Конкретные пролёты, нагрузки и порядок сборки определяют по проекту и документации поставляемой системы.
