Для чего нужен кровельный наездник
Распределение нагрузки

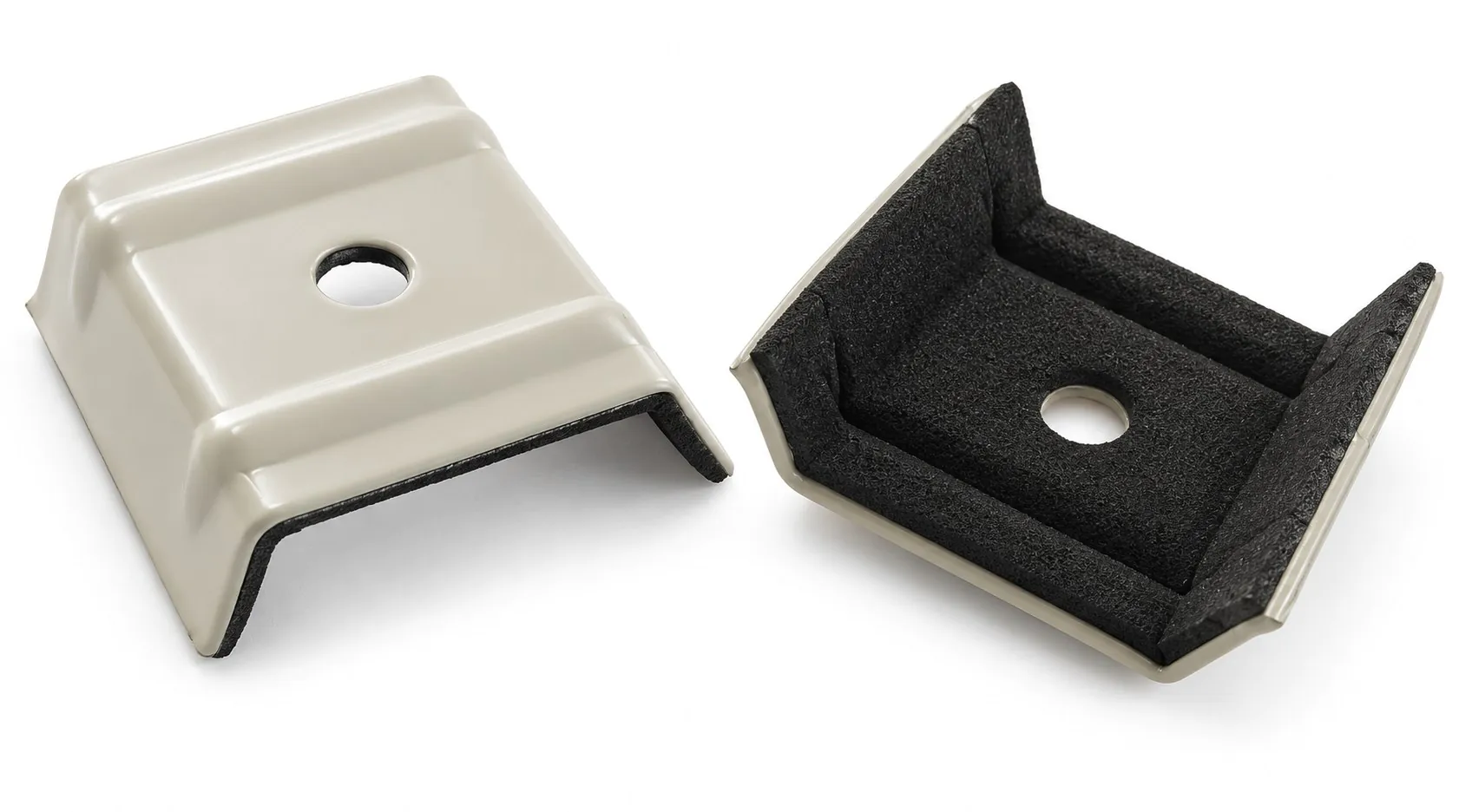

Основа повторяет трапециевидный профиль и увеличивает площадь контакта. Усилие от головки самореза распределяется по гребню и его скатам.
Герметизация узла
Слой EPDM под наездником дополняет уплотнительную шайбу самореза и помогает защитить место крепления от проникновения влаги.
Компенсация неровностей
Упругая резина прилегает к поверхности гофры и компенсирует небольшие неровности в зоне контакта.
Совместная работа крепежа
Наездник используют вместе с кровельным саморезом и его уплотнительной шайбой, подбирая весь узел под геометрию панели.
Характеристики и назначение
| Изделие | Наездник под кровельный саморез |
|---|---|
| Обозначение | 25(35) |
| Артикул | ТВС 0230000 |
| Тип | Трапециевидная шайба |
| Основа | Профилированный металл с рёбрами жёсткости |
| Уплотнение | Слой EPDM на нижней поверхности |
| Применение | Крепление кровельных сэндвич-панелей |
Подбор под профиль панели
Наездник для кровельных сэндвич-панелей должен соответствовать форме гребня. При подборе учитывают геометрию гофры, параметры самореза и требования к крепёжному узлу.
Сообщите специалисту тип панели, размеры профиля, используемый крепёж и количество точек крепления. По этим данным можно уточнить подходящее исполнение и состав узла.
Как наездник работает в кровельном узле
Защита тонкостенной гофры
При затяжке самореза давление сосредоточено на небольшой площади. Если профиль недостаточно поддержан, тонкая металлическая обшивка может деформироваться.
Трапециевидная шайба охватывает гребень. Её форма и рёбра жёсткости помогают передать усилие на большую площадь контакта и уменьшить местную деформацию панели.
Плотное прилегание EPDM
Уплотнение на нижней стороне сжимается при монтаже и прилегает к поверхности гофры. В сочетании с уплотнительной шайбой самореза оно формирует дополнительный контур герметизации.
Монтаж и стабильность затяжки
Наездник устанавливают на соответствующий ему гребень панели, совмещая отверстие с осью крепления. Он помогает расположить саморез по центру и поддерживает профиль при затяжке. Упругий слой EPDM компенсирует небольшие неровности контактной поверхности.
Совместить панели
Подготовить соединение панелей в соответствии с их монтажной схемой.
Установить наездник
Совместить профиль шайбы с гребнем и расположить отверстие по оси крепления.
Проконтролировать узел
Проверить прилегание уплотнения и отсутствие перекоса или смятия гофры.
Параметры самореза, расположение креплений и усилие затяжки определяют по проекту и требованиям изготовителей панели и крепежа.
Ответы на частые вопросы
Наездник и трапециевидная шайба — одно изделие?
Да. В описании изделия ТВС 0230000 эти названия обозначают профилированную шайбу под кровельный саморез с уплотнением EPDM на нижней поверхности.
Зачем нужен EPDM на нижней стороне?
Упругий слой прилегает к гребню панели, компенсирует небольшие неровности и помогает герметизировать контакт между наездником и металлической обшивкой.
Можно ли использовать наездник с любым профилем?
Форма наездника должна соответствовать геометрии гребня. Совместимость с конкретной панелью и саморезом нужно проверить при подборе узла.
Наездник заменяет уплотнительную шайбу самореза?
В описанной системе наездник применяют вместе с саморезом и его уплотнительной шайбой. Эти элементы работают совместно.
Что сообщить для подбора и расчёта?
Тип кровельной панели, геометрию гребня, параметры самореза и требуемое количество креплений. Если есть чертёж узла, он поможет уточнить совместимость комплектующих.

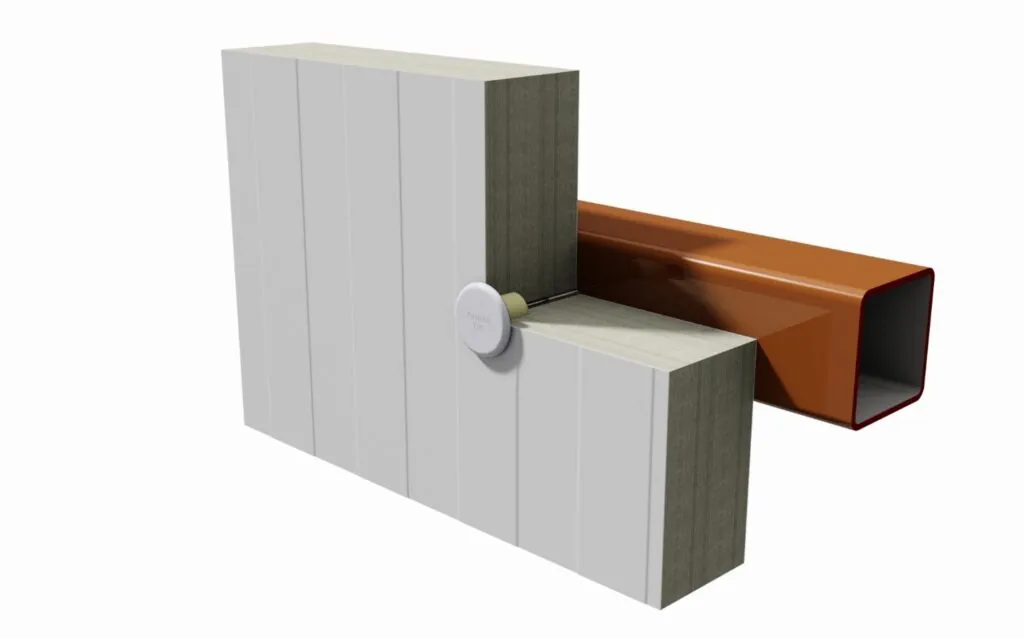

Системы и комплектующие ТВС
