Термоболт для холодильной камеры: как подобрать крепёж с терморазрывом
Разбираем работу крепежа с терморазрывом, требования к опоре и совместимость деталей. Что указать в заявке на термоболты для холодильного помещения.
При подборе крепежа для холодильной камеры легко сосредоточиться на резьбе и длине. В смете появляется «болт М10», монтажник получает привычную металлическую деталь, а теплотехническое решение узла остаётся за пределами обсуждения. Для обычного помещения такое упрощение тоже требует проверки, но в ограждении с большой разницей температур его последствия особенно заметны.
Термоболт рассматривают, когда в крепёжном узле нужно совместить механическую функцию с предусмотренным терморазрывом. Он не подбирается только по названию помещения и не заменяет расчёт опоры. Разберём, для чего нужен термоболт, чем он отличается от обычного болта и как подготовить заявку, чтобы получить совместимый комплект для конкретной сэндвич-панели.
Для чего нужен термоболт в холодильной камере

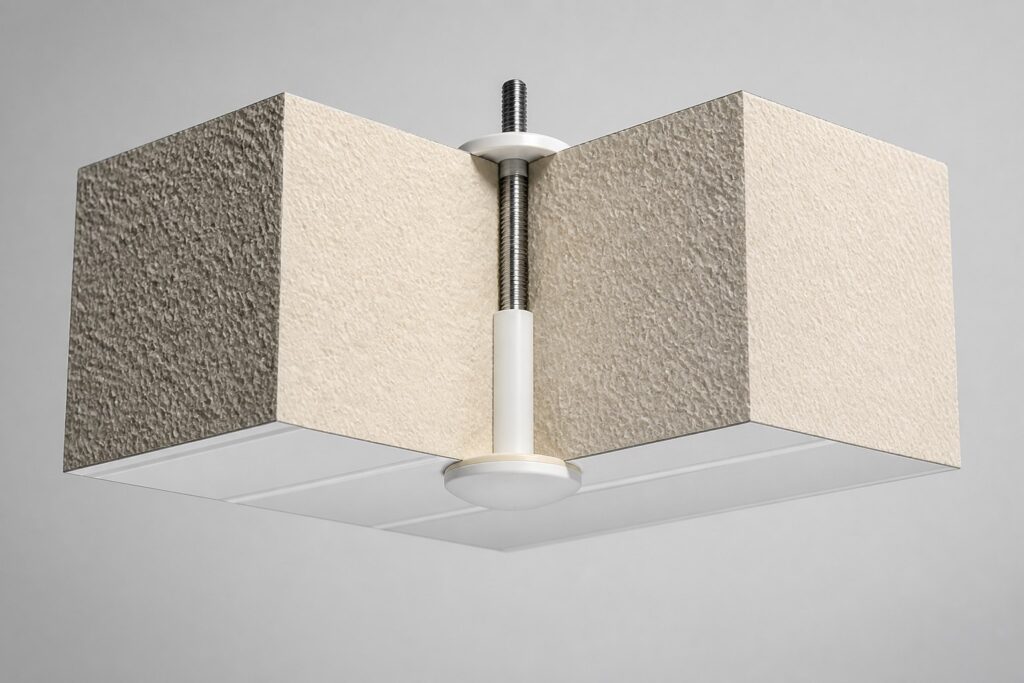

Крепёж связывает детали и передаёт усилия. Если металлический элемент пересекает теплоизоляционное ограждение, он также влияет на местную теплопередачу. Термоболт представляет собой специальное решение, в котором конструкцией предусмотрены термоизолирующие элементы. Их задача связана с работой узла в зоне температурного перепада.
На практике оценивают весь путь передачи усилий и тепла. Важны положение крепежа, сопряжения с облицовкой и опорными деталями, герметизация прохода. Если рядом остаётся другая непредусмотренная металлическая связь, одна установленная термоизолирующая деталь не делает все окружающие конструкции теплотехнически правильными.
В линейке ТВС представлен термоболт ТВС-Т-М10(НТ) для узлов сэндвич-панелей в условиях низких температур. Обозначение М10 помогает определить резьбовое сопряжение, но не описывает всю геометрию и комплектацию. Подбор под объект должен опираться на исполнение изделия и схему его применения.
Чем термоболт отличается от обычного болта
У обычного металлического болта теплотехническая функция, как правило, не является самостоятельной задачей конструкции. Он может быть подходящим элементом конкретного соединения, однако сам по себе не формирует предусмотренный терморазрыв в проходе через панель. Специальное изделие выбирают по другой совокупности требований: необходимо проверить и соединение, и теплоизолирующий участок.
Поэтому термоболт нельзя описывать просто как обычный болт с декоративной пластиковой головкой. Внешний вид не показывает устройство всей детали и характер сопряжений. Две модели с похожими крышками могут иметь разные назначения, геометрию и условия работы. Для закупки требуется полное обозначение и документация поставляемого изделия.
| Вопрос | Обычный металлический болт | Термоболт в предусмотренном узле |
|---|---|---|
| Основная задача детали | Резьбовое механическое соединение | Соединение с предусмотренным термоизолирующим участком |
| Проверка теплопередачи | Требуется для всего прохода | Требуется с учётом конструкции специального изделия |
| Выбор по резьбе | Недостаточен без остальных параметров соединения | Недостаточен без исполнения и совместимости деталей |
| Герметизация | Решается в составе узла | Также решается в составе узла, не отменяется терморазрывом |
Таблица не означает, что специальный крепёж нужно ставить в любое отверстие. Уместность решения зависит от условий. Избыточная или неправильно скомпонованная система тоже создаёт сложности: лишние детали, непродуманное опирание и неудобство обслуживания. Сначала определяют задачу, затем выбирают конструкцию.
Где рассматривают применение термоболтов
На сайте ТВС среди областей применения названы узлы крепления оборудования и элементы потолочных систем сэндвич-панелей. Такие задачи действительно требуют внимания к проходу через ограждение. Однако одно и то же изделие нельзя автоматически переносить из одной схемы в другую: меняются направление усилий, сопряжения и работа опоры.
Для настенного оборудования существенен вылет кронштейна. Для подвесного — направление нагрузки и состояние потолочной конструкции. Для элементов, испытывающих вибрацию или подвижное воздействие, нужно учитывать режим работы. Даже когда общий принцип крепежа одинаков, спецификация узла может отличаться.

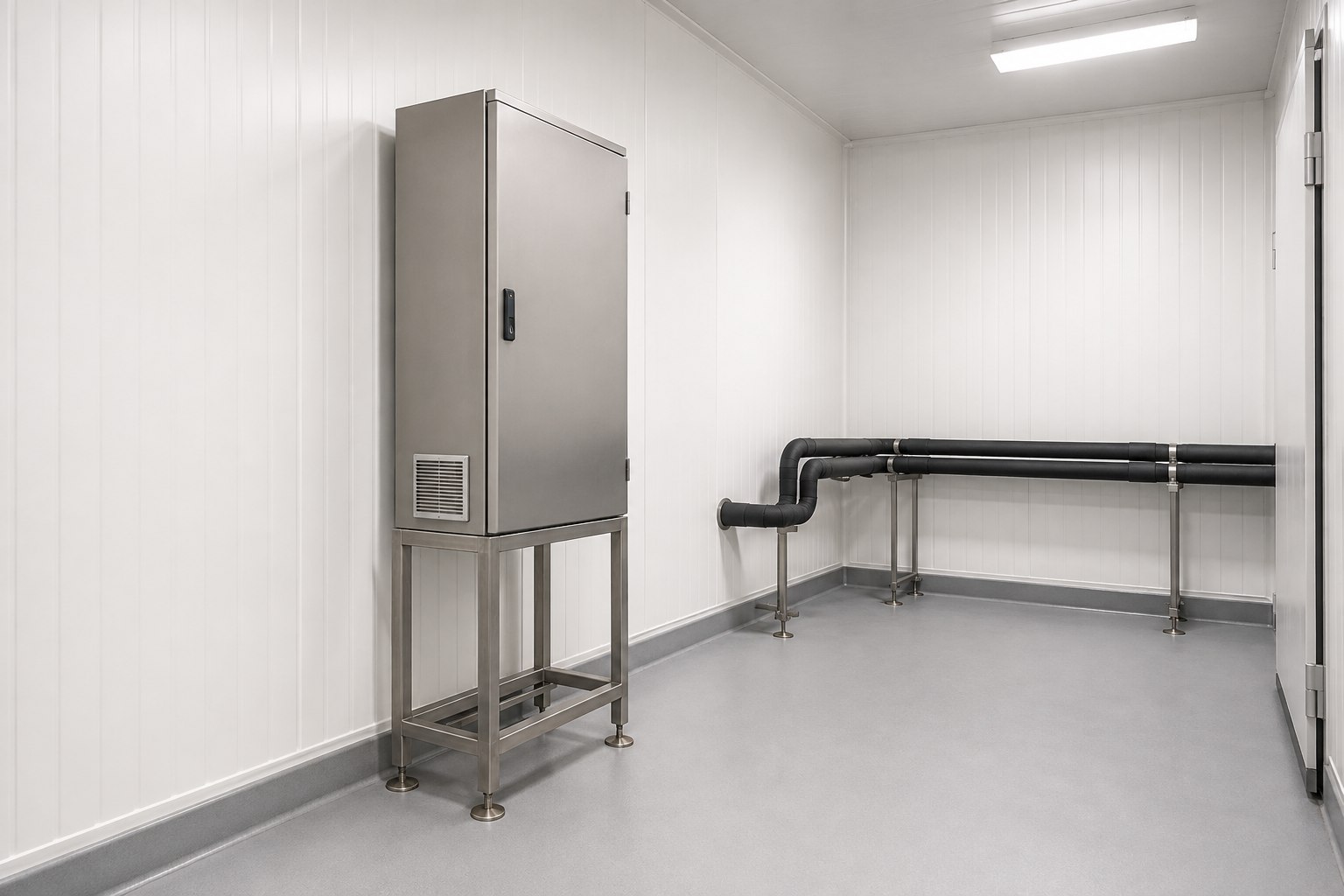

Производитель панели может ограничивать или запрещать передачу дополнительных нагрузок непосредственно на ограждение. В таком случае проект предусматривает передачу усилий на каркас или самостоятельную опору. Специальный термоболт не отменяет требований к основанию. Общую логику выбора опоры разбираем в статье о креплении оборудования к сэндвич-панелям.
Как выбрать термоболт для сэндвич-панелей
Сначала уточняют саму панель: её производителя, марку, толщину, сердечник и данные об облицовке. Эти сведения определяют не только геометрию прохода. Они нужны для проверки допустимого способа крепления и состояния опорного участка. У действующей конструкции дополнительно выясняют, есть ли повреждения и изменения относительно проекта.
Затем описывают оборудование и принятую схему. Нужно знать массу в рабочем состоянии, габариты, вылет, монтажные отверстия и характер воздействия. Формулировка «небольшой блок» не помогает определить усилия. Даже компактный прибор может иметь неудобно расположенный центр тяжести или передавать вибрацию.
Температуру указывают с обеих сторон ограждения. Вместе с ней передают данные о влажности и мойке. Для теплотехнической оценки важно, какой воздух контактирует с поверхностями и может ли он проходить через неплотности. Температура внутри камеры без описания соседней зоны даёт неполную картину.
Отдельный вопрос — доступ к узлу. Если с одной стороны уже смонтирована другая конструкция, собрать согласованное соединение может оказаться невозможно. Уточнение доступа до заказа помогает выбрать выполнимую схему и предусмотреть нужную последовательность работ.
Почему маркировки М10 недостаточно
Резьбовое обозначение описывает только часть сопряжения. Нужно проверить исполнение изделия, длину и доступный участок соединения, форму опорных элементов и совместимость с кронштейном. Если для сборки приходится добавлять случайную проставку, это сигнал вернуться к подбору, а не признак удачной адаптации.
Сопрягаемые детали должны работать так, как предусмотрено схемой. Важно, где прикладывается усилие, на какую поверхность опирается элемент и нет ли непредусмотренного контакта с облицовкой. Недостаточное или изменённое зацепление резьбы нельзя компенсировать только более сильной затяжкой.
Не следует также считать изделия разных производителей взаимозаменяемыми по общему слову «термоболт». Под этим названием встречаются разные конструкции. При замене сравнивают полные технические данные и заново подтверждают узел. Это особенно важно, если часть системы уже установлена и новый элемент должен работать с существующими деталями.
Как читать сведения о нагрузке
При сравнении крепежа заказчик часто ищет одно число, которое можно сопоставить с массой прибора. Но для узла недостаточно знать результат испытания отдельной детали. Нужно понимать, какое усилие измерялось, в каком направлении оно прикладывалось и при каких условиях проводилась проверка.
Рабочая нагрузка, разрушающая нагрузка и прочность отдельного резьбового элемента не являются синонимами. В установленной системе ограничение может возникать не в термоболте, а в панели, кронштейне или сопряжении. По этой причине в статье не приводится универсальный допустимый вес оборудования для одного изделия.
Поставщику следует задать вопрос о подтверждённых условиях применения и необходимых документах для проекта. Если схема отличается от типовой, это должно быть обозначено. При расчётной проверке рассматривают и деформации: узел, который формально не разрушился, может быть непригоден из-за повреждения облицовки или нарушения герметизации.
Какие данные включить в заявку
Для подбора термоболта полезен короткий технический пакет. Он позволяет обсуждать реальные исполнения, а не угадывать длину по фотографии. Если на объекте несколько типов узлов, сведения группируют по каждому из них.
- Марка, производитель и толщина сэндвич-панели, документы и ограничения по дополнительным нагрузкам.
- Назначение узла, чертёж расположения опор и данные о несущей конструкции.
- Масса оборудования в рабочем состоянии, размеры, вылет и схема штатных монтажных отверстий.
- Температуры, влажность, режим мойки и сведения о вибрации или подвижных элементах.
- Доступ с обеих сторон, существующие проходы и состояние места установки.
- Количество узлов, очередность работ и предполагаемая комплектация по каждому исполнению.
Указание неизвестных параметров не мешает первичному обращению. Напротив, оно помогает определить, какие сведения нужно получить до окончательного выбора. Не стоит самостоятельно заменять отсутствующие размеры ближайшими привычными значениями из другого проекта.
Как монтировать термоболт в сэндвич-панель
Рабочая инструкция должна относиться к выбранному исполнению и согласованному узлу. По иллюстрации товара нельзя назначить отверстие, момент затяжки и расстояния до края панели. Эти параметры зависят от конструкции; особенно опасно переносить их с обычного болта на специальное изделие без подтверждения.
До начала монтажа проверяют условия выполнения прохода и сохранность облицовки. Если узел устанавливают в существующее отверстие, оценивают его геометрию и состояние окружающей зоны. Повреждённую посадку нельзя считать пригодной только потому, что она скрывается под новой опорной деталью.
Вопрос герметизации согласуют вместе с механической сборкой. Материал должен подходить к поверхностям и эксплуатационной среде, а место нанесения — соответствовать конструкции. Произвольное заполнение всех доступных полостей не заменяет предусмотренную технологию и может затруднить последующий контроль.
Для организации работ используйте последовательность контрольных этапов. Она помогает проверить готовность монтажа, не подменяя требования изготовителя.
- Подтвердить схему крепления и подходящее исполнение термоболта по исходным данным объекта.
- Проверить совместимость и комплектность всех сопрягаемых деталей до их передачи в работу.
- Осмотреть панель, опоры и доступ к месту установки, согласовать обнаруженные отклонения.
- Выполнить подготовку, сборку и герметизацию по документации выбранной системы.
- Провести предусмотренный контроль соединения и зафиксировать фактическую комплектацию узла.
Если деталь не устанавливается по предусмотренной схеме, не стоит подгонять её разрушением изолирующего элемента или заменой сопряжений. Необходимо выяснить причину: неверное исполнение, ошибочный размер или несоответствие фактической конструкции исходным данным.
Когда готовый узел требует повторной проверки
После монтажа условия иногда меняются. На существующий кронштейн устанавливают более тяжёлый блок, увеличивают его вылет, добавляют трубопровод или меняют температурный режим камеры. Каждое такое изменение может затронуть первоначальные основания выбора крепежа.

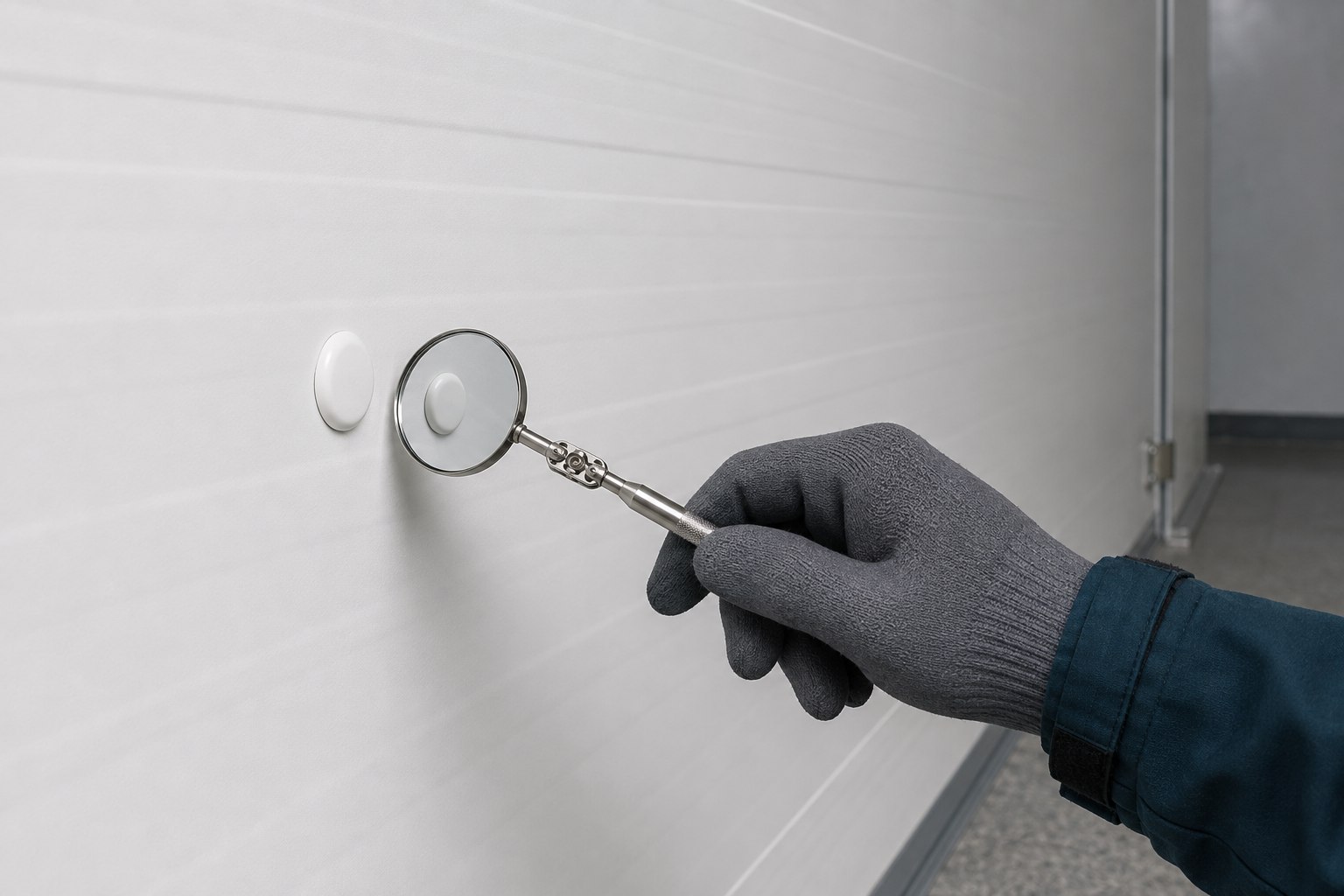

Поводом для обращения к специалисту служат также повреждения, ослабление соединения, следы коррозии и повторяющееся намокание. Однако по одному внешнему признаку нельзя определить состояние скрытого участка. Осмотр проводят в рамках безопасной процедуры, не разбирая нагруженный узел произвольно.
Заказ термоболтов: что сравнить в предложениях
Сравнивать стоимость имеет смысл при одинаковых условиях применения и составе поставки. В одном предложении может быть только основное изделие, в другом — комплект с опорными и сопрягаемыми деталями. Цена за штуку без этой информации легко создаёт ложное представление об экономии.
Уточните полное обозначение, документы, комплектность и позиции, которые нужно приобрести отдельно. Для действующего объекта дополнительно согласуйте совместимость с существующей системой. Если поставщик предлагает замену, она должна быть понятна по техническим данным, а не только по наличию на складе.
Подбор под конкретный узел помогает избежать двух крайностей: покупки заведомо неподходящей детали и неоправданного усложнения конструкции. В обоих случаях теряются время и деньги на повторное согласование. Хорошее предложение показывает, какие исходные данные приняты и что именно будет поставлено.
Вопросы о термоболтах
Можно ли заменить обычный болт термоболтом того же диаметра?
Не автоматически. Нужно проверить конструкцию прохода, опирание, геометрию и совместимость деталей. Одинаковая резьба не означает одинаковой схемы работы. Замену согласуют для конкретного узла.
Термоболт полностью исключает конденсат при любых условиях?
Такую гарантию нельзя давать без оценки ограждения и режима. На появление влаги влияют температура, влажность и герметичность сопряжений. Специальный крепёж решает предусмотренную конструкцией часть задачи.
Можно ли рассчитать количество термоболтов по весу оборудования?
Одного веса недостаточно. Учитывают вылет, положение опор, направление усилий, динамические воздействия и свойства основания. Затем проверяют систему целиком, а не только отдельную деталь.
Чем термоболт отличается от термовтулки?
Это изделия с разными конструкциями и назначениями в узле. Термовтулка применяется вокруг предусмотренного крепежа, а термоболт представляет собой специальное крепёжное решение. Их нельзя менять местами по признаку наличия полимерной части.
Термоболт выбирают там, где его конструкция соответствует реальной задаче. Полное описание панели, опоры и температурного режима позволяет обсудить не абстрактный «крепёж с терморазрывом», а конкретное изделие в проверяемом узле. С этого и стоит начинать закупку.
Сведения о продукции: термоболт ТВС. Геометрию, допустимые воздействия и порядок сборки уточняют по документации поставляемого исполнения. Материал не заменяет проект и монтажную инструкцию.
