Термодиск для сэндвич-панелей: назначение, подбор резьбы и устройство узла
Как термоизолирующий диск работает в крепёжном узле, почему важны резьба и опорная поверхность и какие детали нужно согласовать до заказа.
В заявке на крепёж термодиск иногда обозначают как «белую шайбу под шпильку». Для предварительного разговора этого достаточно, для поставки — нет. За похожей формой скрываются назначение опорной детали, геометрия внутренней полости и требования к закрытию узла. Ошибка обнаруживается уже при сборке: гайка не размещается, опора не соответствует поверхности или крышку невозможно установить.
Термоизолирующий диск для сэндвич-панелей подбирают как часть крепёжного узла. Нужно согласовать резьбовой элемент, опирание, герметизацию и условия помещения. Разберём, для чего нужен термодиск, как выбирать исполнение под М8, М10 или М12 и почему сравнение только по наружному диаметру не помогает оценить пригодность изделия.

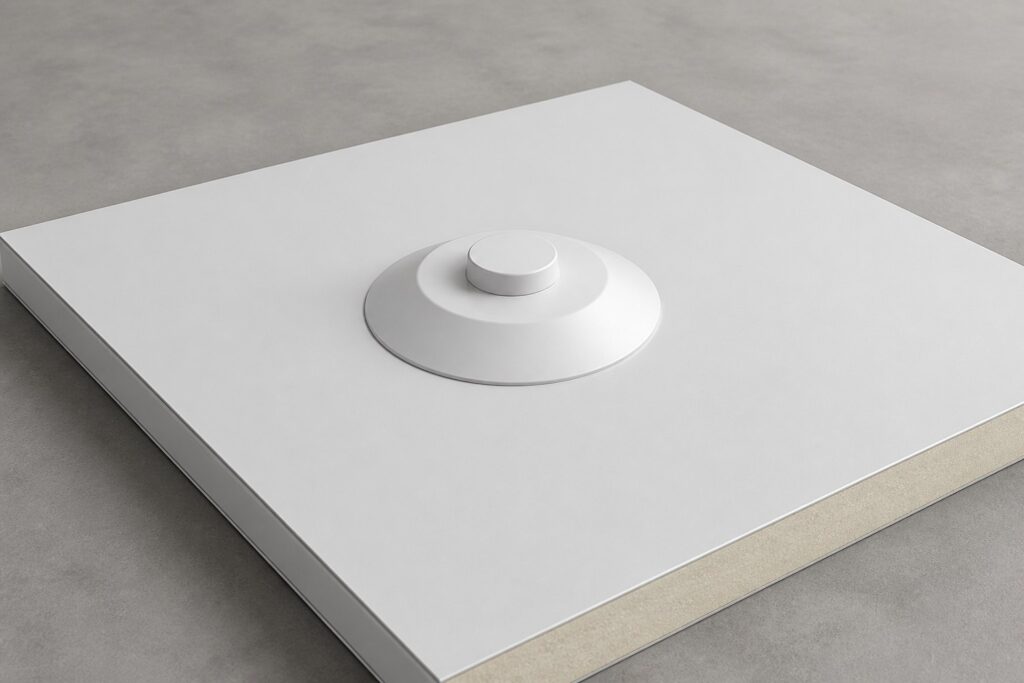

Для чего нужен термодиск
В узле сэндвич-панели термодиск применяется как предусмотренный конструкцией термоизолирующий и опорный элемент. Он располагается в зоне взаимодействия крепежа с ограждением и помогает организовать сопряжение деталей. Фактическую работу диска определяет схема: где он установлен, какие элементы на него опираются и как дальше передаются усилия.
Термоизолирующий диск ТВС изготовлен из полиамида и предназначен для узлов стеновых и потолочных сэндвич-панелей, в том числе в холодильных камерах и чистых помещениях. В описании предусмотрено закрытие узла заглушкой. Это даёт аккуратную наружную поверхность, но не отменяет требований к скрытым сопряжениям.
Полиамид имеет другую теплопроводность, чем металлические элементы крепления. Однако выражение «не проводит холод» технически упрощает картину: тепло передаётся через все реальные материалы, только с разной интенсивностью. Оценивать нужно конструкцию целиком. Один полимерный диск не устраняет автоматически все металлические связи и пути движения влажного воздуха.
Как устроен узел с термоизолирующим диском
В описании ТВС показан узел с металлическим крепежом, гайкой, шайбой и закрывающей деталью. У диска предусмотрена полость, которая участвует в формировании закрытого сопряжения. Возможность её заполнения изоляционным материалом должна рассматриваться по документации конкретной сборки, а не как предложение использовать любой доступный состав.
Полезно представить последовательность контактов. Крепёж передаёт усилие на предусмотренные сопрягаемые элементы; те взаимодействуют с диском и опорной поверхностью по принятой схеме. Если опорная деталь стоит с перекосом, касается поверхности только краем или прижимается через случайную прокладку, фактическая работа отличается от расчётной.
Заглушку рассматривают как часть завершённого узла. Она не должна использоваться для принудительного удержания неправильно размещённой гайки или скрывать выступающий крепёж, который мешает штатному закрытию. Если крышка не устанавливается предусмотренным способом, сначала проверяют комплектацию и размеры.
Как выбрать термодиск под М8, М10 или М12

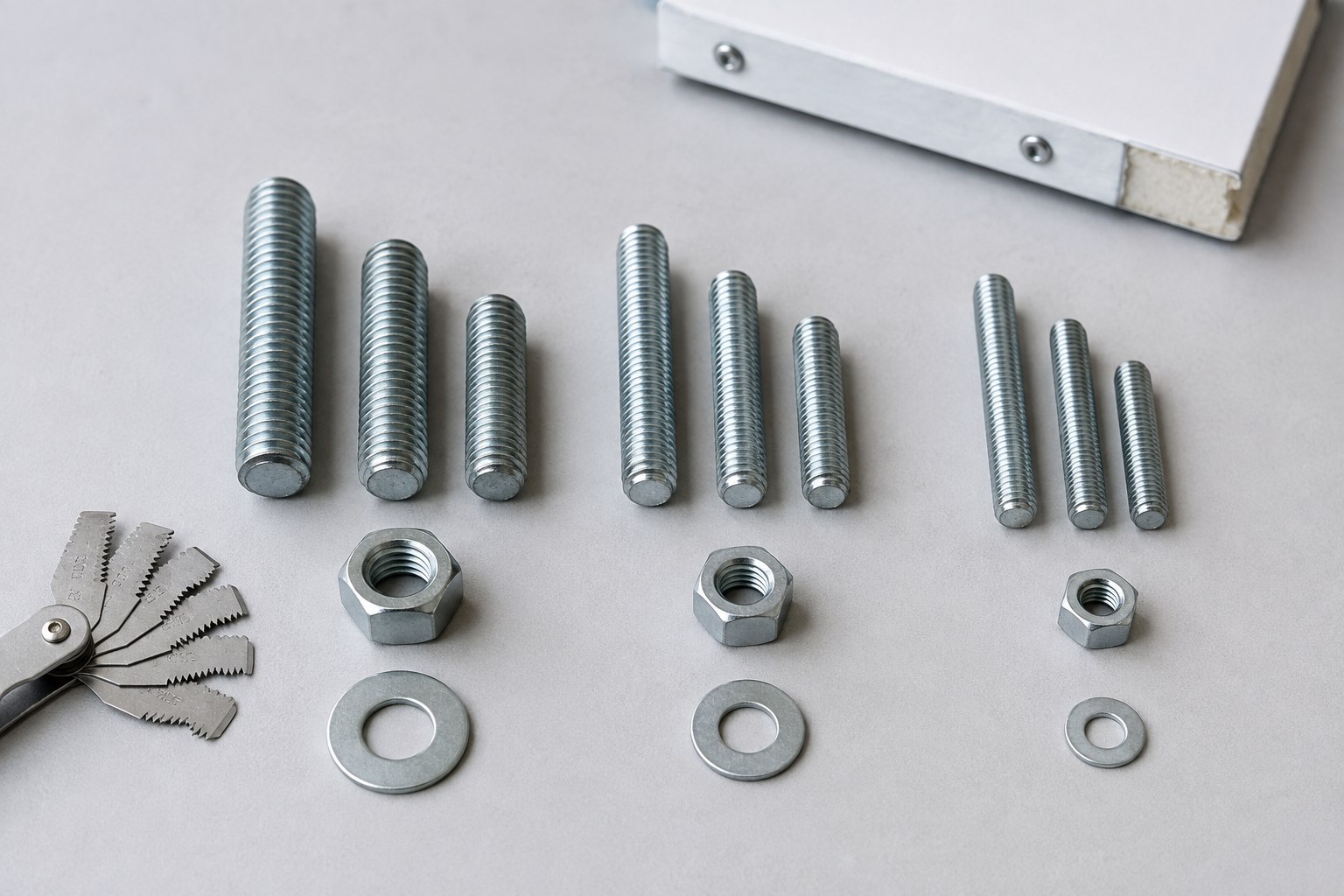

На странице ТВС указаны варианты применения под резьбовые размеры М8, М10 и М12. Начальный шаг выбора — сопоставить исполнение с тем резьбовым элементом, который предусмотрен проектом. При этом обозначение «под М10» не следует понимать как полное описание всех отверстий и внутренних сопряжений детали.
Следующий вопрос — геометрия остального узла. Нужно проверить гайку, шайбу, доступную длину крепежа, положение опоры и возможность установки заглушки. Совпадение размера резьбы подтверждает лишь часть совместимости. Нельзя считать комплект собранным, если детали удаётся соединить только после произвольной доработки диска.
Толщина панели тоже влияет на выбор. Она связана с длиной проходящего элемента и общей компоновкой, но не даёт автоматического правила «такой толщине всегда соответствует такая резьба». Размер крепежа назначают по требованиям к соединению и проверке усилий. Увеличение диаметра без пересмотра сопряжений может сделать выбранный диск неподходящим.
| Проверка | Что нужно подтвердить | Чего недостаточно |
|---|---|---|
| Резьбовой размер | Соответствие выбранному крепежу М8, М10 или М12 | Сходства по фотографии |
| Внутренняя геометрия | Совместимость гайки, шайбы и закрывающей детали | Возможности вставить одну шпильку |
| Опорная поверхность | Соответствие форме и состоянию предусмотренного участка | Только наружного диаметра диска |
| Длина соединения | Пригодность для толщины панели и всей комплектации | Размера одной панели без остальных деталей |
| Условия эксплуатации | Применимость материалов и герметизации | Общего названия «холодильная камера» |
Эта проверка помогает выявить несовместимость до поставки. Если узел уже существует, потребуются данные о фактически установленных деталях. Заказывать замену только по маркировке старой упаковки рискованно, когда конструкцию ранее меняли на объекте.
Термодиск и термошайба: в чём разница
Термин «термошайба» используется на рынке для разных изделий. Часто речь идёт о шайбе с уплотняющей или теплоизолирующей функцией, однако её назначение зависит от производителя и области применения. Изделие для другого листового материала не становится заменой диска в сэндвич-панели только из-за сходной формы.
Термодиск в рассматриваемом узле имеет собственную конструкцию, опорную зону и способ закрытия. Чтобы сравнить его с другой деталью, нужно сопоставить не название, а функции и технические данные. Важны характер контакта, состав сопряжений, допустимые воздействия и требования к поверхности панели.
Особенно нежелательна замена по принципу «шайба больше, значит будет надёжнее». Большая площадь сама по себе не подтверждает правильного распределения усилий. Если элемент недостаточно жёсткий для заданной схемы, опирается не так, как предусмотрено, или создаёт неплотность, наружный размер не исправит проблему.
Диск, термоболт и термовтулка решают разные задачи
Все три названия встречаются рядом, потому что изделия применяют в теплоизолированных ограждениях. Но это не три варианта одной универсальной детали. Термовтулка относится к устройству участка вокруг предусмотренного крепежа, термоболт — к специальному крепёжному решению, термодиск — к определённому сопряжению в узле.
В конкретной конструкции могут использоваться согласованные сочетания деталей. Самостоятельно собирать их по внешнему сходству нельзя: лишний элемент иногда меняет опирание или мешает штатной сборке. Сначала выбирают схему, затем уточняют, какие изделия в неё входят и какие не требуются.
Если задача связана с выбором самого крепежа с терморазрывом, полезно отдельно изучить подбор термоболта для холодильной камеры. Для обсуждения оборудования в целом отправной точкой остаются требования к панели и опоре, а не ассортимент доступных пластиковых деталей.
Опорная зона: почему её состояние важнее внешней аккуратности
Место контакта диска с предусмотренной поверхностью должно соответствовать конструкции. Вмятина, остатки старого герметика или неровная накладка способны изменить прилегание. Нельзя устранять такое несоответствие только усиленной затяжкой: поверхность может деформироваться ещё сильнее.
На существующей панели обращают внимание на следы ремонта, коррозию и повреждения покрытия. Если прежний узел протекал, внешняя просушка не подтверждает исправность скрытого участка. Необходимо определить причину и согласовать восстановление до установки новой детали.
Проверяют и расположение точки относительно стыков и других элементов. Диск не следует переносить в удобное место без пересмотра схемы, особенно если меняется контакт с облицовкой или положение крепежа. Размеры и расстояния назначают по документации, а не по тому, где крышка выглядит симметричнее.
Герметизация и санитарная обработка
Закрытый крепёжный узел удобнее содержать в чистоте, когда в нём нет труднодоступных выступов и случайных зазоров. Но гладкая крышка не подтверждает пригодность любого материала для конкретного режима мойки. Составы очистки, их концентрация и температура воздействуют на полимер, металл и уплотнение по-разному.
Поэтому требования эксплуатации передают поставщику заранее. Если в помещении применяются специальные моющие средства, нужно подтвердить совместимость с материалами узла по документации. Общее указание на применение в чистых помещениях не заменяет проверки условий конкретного производства.
Герметизирующий материал должен работать в предусмотренном месте. Заполнение полости и уплотнение примыкания — не обязательно одна операция. Нельзя смешивать эти функции и считать большое количество состава признаком качественной сборки. Излишки могут мешать размещению деталей, закрытию или последующему осмотру.
Что указать поставщику при подборе термодиска
Хорошая заявка описывает узел, в котором будет работать изделие. Тогда поставщик может уточнить совместимость исполнения и состав комплекта. Для предварительного обращения подготовьте следующие данные.
- Назначение крепления: стеновой или потолочный узел, оборудование либо элемент предусмотренной системы.
- Производитель, марка и толщина панели, материал сердечника и состояние опорной зоны.
- Резьбовой размер и обозначение крепежа, размеры сопрягаемых деталей и схема их расположения.
- Расчётные воздействия или данные об оборудовании для последующей проверки узла.
- Температуры по обе стороны ограждения, влажность и требования к санитарной обработке.
- Количество одинаковых узлов, доступ к ним и необходимость совместимости с существующей конструкцией.
Фотографию лучше дополнять эскизом с размерами. На снимке можно увидеть расположение крепления, но трудно надёжно оценить внутреннюю полость, длину прохода и скрытые детали. Если данных нет, это следует отметить до выбора исполнения.
Монтаж термодиска на сэндвич-панель
Полная технология относится к конкретному изделию и проекту узла. Из краткого описания товара нельзя получить допустимый момент затяжки или универсальный размер отверстия. Эти параметры должны быть подтверждены изготовителем системы и согласованной монтажной документацией.
При подготовке работ учитывают доступ и безопасность существующего крепления. Разборка нагруженного узла ради замены диска требует отдельного решения. Даже если снаружи видна только небольшая крышка, скрытые детали могут участвовать в удержании оборудования или ограждения.
Согласованный порядок действий помогает проверить не только саму деталь, но и условия её установки. Основные контрольные этапы можно организовать следующим образом.
- Подтвердить схему, исполнение диска и совместимость всех элементов крепежа.
- Осмотреть опорную поверхность и подготовленное место, согласовать устранение обнаруженных дефектов.
- Проверить поставку, документы и материалы герметизации до сборки.
- Установить элементы по документации, сохраняя предусмотренное опирание и порядок закрытия узла.
- Проверить соединение и герметизацию, затем зафиксировать исполнение и условия последующего обслуживания.
Если при сборке требуется подрезать корпус, рассверлить его или убрать предусмотренную деталь, работу следует остановить для уточнения. Такие изменения затрагивают геометрию и могут лишить узел тех свойств, ради которых применялся термодиск.
Как сравнивать цену термодисков и комплектов
Для сравнения нужны одинаковое исполнение и одинаковый состав поставки. В одном случае цена относится к диску, в другом — к комплекту с закрывающей деталью или другими элементами. Уточнение комплектности до заказа позволяет избежать недоразумений при приёмке.
Нужно также знать, предназначено ли изделие для того узла, который реально принят на объекте. Более дешёвая деталь, требующая изменения сопряжений, может привести к повторному проектированию и задержке монтажа. Сопоставлять стоимость без оценки совместимости не имеет практического смысла.
При поставке на несколько зон удобно сохранять обозначения исполнений в документах и упаковке. Особенно это важно для разных резьбовых размеров. Внешнее сходство не должно заставлять монтажника определять нужную деталь подбором на месте.
Вопросы о термодисках
Можно ли выбрать термодиск только по диаметру шпильки?
Это начальный параметр, но не полная проверка. Нужны данные о гайке, шайбе, опорной зоне, длине соединения и закрытии узла. Внешне подходящий диск может оказаться несовместимым с остальной комплектацией.
Увеличенный диск позволит повесить более тяжёлое оборудование?
Такой вывод без проверки неверен. Допустимая нагрузка зависит от всей конструкции, включая панель и опоры. Изменение размера одной детали не подтверждает пригодность узла для нового веса.
Можно ли заполнить полость диска любой монтажной пеной?
Нет, материал и способ его применения должны соответствовать документации на узел и условиям помещения. Назначение полости не даёт разрешения на произвольные составы и не отменяет отдельной проверки герметизации примыканий.
Нужна ли заглушка, если крепёж не виден посетителям?
Её необходимость определяется конструкцией и условиями эксплуатации, а не только внешним видом. Если закрывающая деталь предусмотрена системой, исключать её без согласования нельзя.
Термодиск стоит заказывать после того, как понятны его место и функция в узле. Полное обозначение крепежа, проверенная опорная зона и согласованная комплектация дают гораздо больше уверенности, чем сравнение похожих белых деталей по фотографии. Это основа предметного разговора о выборе и стоимости.
Назначение, материал и резьбовые варианты указаны по описанию термодиска ТВС. Параметры конкретного узла подтверждают при подборе. Иллюстрации и статья не заменяют проектную документацию.
